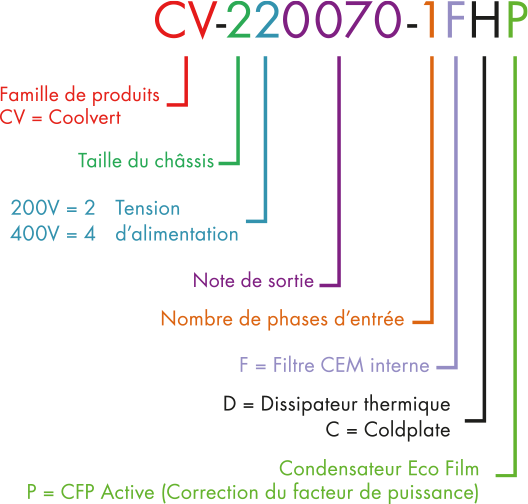

Données du modèle
kW | HP | Ampères | Dimensions | Code du modèle |
Famille de produits |
Taille du châssis |
Code pour la tension nominale |
Code de la puissance nominale |
Nombre de phases en entrée |
Filtre CEM |
Refroidisseur/ Plaque froide |
Technologie de puissance |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
200 – 240V ± 10% Entrée monophasée |
1.5 | 2 | 7.0 | 2 | CV | - | 2 | 2 | 0070 | - | 1 | F | # | P | |||
3 | 4 | 12 | 2 | CV | - | 2 | 2 | 0012 | - | 1 | F | # | P | ||||
380 – 480V ± 10% Entrée triphasée |
5.5 | 7.5 | 14 | 2 | CV | - | 2 | 4 | 0140 | - | 3 | F | # | E | |||
7.5 | 10 | 18 | 2 | CV | - | 2 | 4 | 0180 | - | 3 | F | # | E | ||||
11 | 15 | 24 | 2 | CV | - | 2 | 4 | 0240 | - | 3 | F | # | E |
Options pour mise en service et diagnostics
Optistick Smart
Outil de mise en service rapide
- Permet la copie, la sauvegarde et la restauration des paramètres du variateur
- Fournit une interface Bluetooth à un PC exécutant OptiTools Studio ou l’application OptiTools Mobile sur un smartphone
- Puce NFC (Near Field Communication) intégrée pour un transfert rapide des données
OPT-3-STICK-IN
Optipad
Clavier à distance avec écran TFT
OPT-3-OPPAD-IN
Spécifications Techniques
Entrée | Tension d’alimentation | 200 – 240V ± 10% 380 – 480V ± 10% |
Fréquence d'alimentation | 48 – 62Hz | |
Facteur de puissance de déplacement | > 0.98 | |
Déséquilibre de phase | 3% maximum autorisé | |
Courant d'appel | < courant nominal | |
Cycles d’alimentation | 120 par heure régulièrement espacés |
Notations de sortie | Puissance de sortie | 200 volts: 1.5 – 3.0kW 400 volts: 5.5 – 11kW |
Capacité de surcharge | 130 % pendant 10s | |
Temps d’accélération | 0 – 500Hz | |
Fréquence de sortie | 0.01 – 600 secondes | |
Temps de décélération | 0.01 – 600 secondes | |
Efficacité typique | > 98% |
Conditions ambiantes | Température | Stockage : −40 à 70°C En fonctionnement : −20 à 60°C |
Altitude |
Jusqu’à 1 000 m ASL sans déclassement Jusqu’à 2 000 m maximum Certifié UL Jusqu’à 4 000 m maximum (non UL) |
|
Humidité | 95 % max, pas de condensation | |
Vibration | Respecte la norme EN61800-5-1 |
Boîtier | Indice de protection (IP) | Avant IP20 Arrière (montage traversant) IP55 |
PCB revêtus | Designed for operation in 3S2/3C2 environments according to IEC 60721-3-32 |

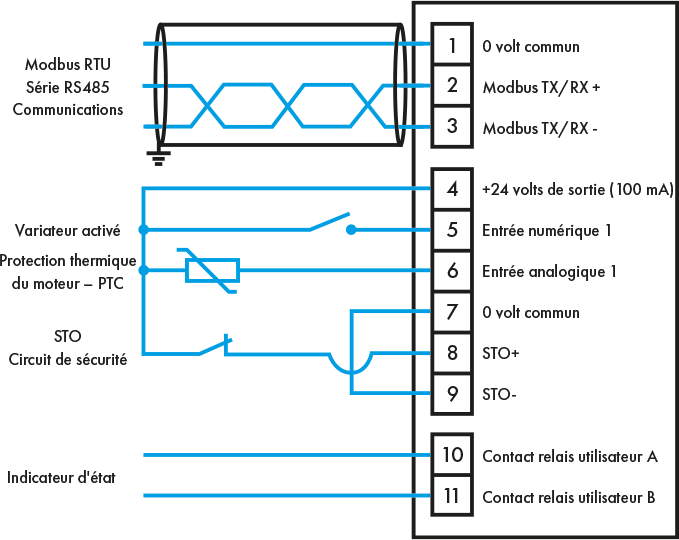

Programmation | Modbus RTU (RS485) | Modbus RTU sur bornes enfichables et par le biais du port RJ45 |
Outils PC (PC Tools) | Logiciel Outils PC (PC Tools) permettant le diagnostic et la configuration des paramètres (port RJ45 uniquement) | |
Clavier | En option clavier à distance avec écran TFT pour le diagnostic et la programmation | |
Application pour smartphone | Optitools Mobile |
Spécification du mode de contrôle du moteur | Méthode de contrôle du moteur | 200 – 240V ± 10% 380 – 480V ± 10% |
Fréquence MLI | 4 – 32kHz | |
Mode d’arrêt | Arrêt sur rampe, Arrêt en roue libre | |
Saut en fréquence | 2 sauts en fréquence, réglable par l'utilisateur | |
Modes de contrôle du moteur |
Modbus RTU (RS485) Bornes de commande numérique/analogique Borne de commande pour mode PI Fonctionnement maître/esclave |
Absence sûre du couple (STO) | IEC 61800-5-2:2016 | SIL 3 |
EN ISO 13849-1:2015 | PL “e” | |
EN 61508 (Part 1 to 7): 2010 | SIL 3 | |
EN 60204-1: 2006 & A1: 2009 | Cat 0 | |
EN 62061: 2005 & A2: 2015 | SIL CL 3 | |
Approbation indépendante | TUV Rheinland* |
Caractéristiques de l’application | Commande PI | Contrôleur PI interne |
Gestion thermique du variateur intelligente | Le fonctionnement du compresseur à charge réduite peut être configuré sous des températures élevées du variateur pour éviter les déclenchements intempestifs | |
Gestion thermique du moteur intelligente | Le fonctionnement du compresseur à charge réduite peut être configuré sous surcharge continue du moteur pour éviter les déclenchements intempestifs | |
Vitesse de repli en cas de perte de communication série | Possibilité de configurer le variateur pour qu’il fonctionne à une vitesse « de sécurité » en cas de perte de la communication série. Peut empêcher la perte de refroidissement/chauffage. | |
Configuration maître-esclave | Possibilité de faire fonctionner une cascade de compresseurs avec un maître en régulant le point de fonctionnement via le régulateur PI interne |
Maintenance et diagnostics | Historique des défauts | 3 derniers déclenchements avec horodatage enregistrés |
Journalisation / Enregistrement des données | ournalisation des données avant déclenchement à des fins de diagnostic :: Courant de sortie Température du variateur Tension bus CC |
|
Surveillance | Compteur d’heures kWH |
Conformité | La gamme de produits Coolvert est conforme aux dispositions sécuritaires suivantes : 2014/30/UE (EMC), 2014/35/ UE (LVD), 2006/42/CE (directive machines), 2011/65/UE (RoHS 2) et 2009/125/CE (Eco-design) | |
La conception et la fabrication sont conformes aux normes européennes harmonisées suivantes | ||
BSEN 61800-5-1: 2007 & A1: 2017 | Systèmes électriques de variation de vitesse. Exigences de sécurité. Électrique, thermique et énergétique | |
BSEN 61800-3:2018 | Systèmes électriques de variation de vitesse. Partie 3 : Exigences EMC et méthodes de test spécifiques (IEC 61800-3 :2017). | |
BSEN 61800-9-2:2017 | Systèmes électriques de variation de vitesse. Partie 9-2 : Écoconception pour les systèmes d’entra, les démarreurs de moteur, l’électronique de puissance et leurs applications de pilotage – Indicateurs d’efficacité énergétique pour les systèmes d’alimentation et les démarreurs de moteur (IEC 61800-9-2 :2017). | |
BSEN 60529: 1992 & A2: 2013 | Spécifications relatives aux indices de protection des boitiers | |
UL 61800-5-1 | cUL Listed * cUR Recognised for the coldplate variants * |
|
BSEN 61000-3-12: 2011 | Compatibilité Electromagnétique (CEM). Partie 3-12 : Limites – Limites pour les émissions d’harmoniques de courant produites par un équipement connecté au système basse tension public dont l’entrée courant >16A et ≤75A par phase | |
BSEN 61000-3-2:2019 (Uniquement pour les modèles dont l’entrée est monophasée) |
Compatibilité Electromagnétique (CEM). Limites – Limites pour les émissions d’harmoniques de courant. |
*En cours
Dimensions
Version avec refroidisseur (Dimensions en mm)
NOTE: La version avec refroidisseur peut être montée sur une plaque arrière ajourée en utilisant un kit de fixation optionnel (Vendu séparément).
Version sans refroidisseur (Dimensions en mm)
