específico para compressores BLDC, Bombas de calor e CDUs
Dados do modelo
| kW | HP | A | Tamanho | Código do produto |
Produto |
Tamanho mecânico |
Código do Tensão |
Classificação de potência |
Fases de entrada |
Filtro EMC |
Dissipador/Coldplate |
Classificação de potência do motor |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 – 240V ± 10% Entrada monofásica |
1.5 | 2 | 7.0 | 2 | CV | - | 2 | 2 | 0070 | - | 1 | F | # | P | |||
| 3 | 4 | 12 | 2 | CV | - | 2 | 2 | 0012 | - | 1 | F | # | P | ||||
| 380 – 480V ± 10% Entrada trifásica |
5.5 | 7.5 | 14 | 2 | CV | - | 2 | 4 | 0140 | - | 3 | F | # | E | |||
| 7.5 | 10 | 18 | 2 | CV | - | 2 | 4 | 0180 | - | 3 | F | # | E | ||||
| 11 | 15 | 24 | 2 | CV | - | 2 | 4 | 0240 | - | 3 | F | # | E |
Opções para comissionamento e diagnósticos
Optistick Smart
Ferramenta para comissionamento rápido.
- Permite copiar, fazer backup e restaurar os parâmetros do inversor
- Fornece interface Bluetooth para um PC executando OptiTools Studio ou o aplicativo OptiTools Mobile em um smartphone
- NFC incorporado (Near Field Communication) para transferência rápida de dados
OPT-3-STICK-IN
Optipad
Teclado remoto com tela TFT
OPT-3-OPPAD-IN
Especificações técnicas
| Classificações de entrada | Tensão de alimentação | 200 – 240V ± 10% 380 – 480V ± 10% |
| Frequência de alimentação | 48 – 62Hz | |
| Fator de Potência de Deslocamento | > 0.98 | |
| Desequilíbrio de fase | 3% Máximo permitido | |
| Corrente de pico | < corrente nominal | |
| Ciclos de potência | 120 por hora espaçados uniformemente |
| Classificações de saída | Potência de saída | 200V: 1.5 – 3.0kW 400V: 5.5 – 11kW |
| Capacidade de sobrecarga | 30% corrente nominal por 10s | |
| Frequência de saída | 0 – 500Hz | |
| Tempo de aceleração | 0.01 – 600 segundos | |
| Tempo de desaceleração | 0.01 – 600 segundos | |
| Eficiência Típica | > 98% |
| Condições Ambientais | Temperatura | Armazenamento: −40 à 70°C Funcionamento: −20 à 60°C |
| Altitude |
Até 1000m ASL sem derating Até 2000m máximo UL Aprovado Até 4000m máximo (não UL) |
|
| Umidade | 95% Max, sem condensação | |
| Vibração | Conformidades com EN61800-5-1 |
| Gabinete | Grau de Proteção (IP) | Frontal IP20 Traseira (através da montagem do painel) IP55 |
| PCBs revestidos | Projetado para atender a IEC 60721-3-3 em operação – 3S2/3C2 |
| Programação | Modbus RTU (RS485) | Modbus RTU em terminais plugáveis eatravés da porta RJ45 |
| Ferramentas para PC | Software PC Tools para diagnóstico e configuração de parâmetros (somente pela porta RJ45) | |
| Teclado | Teclado remoto opcional com tela TFT para diagnóstico e programação | |
| App para smartphones | Optitools Mobile |
| Especificação de controle | Método de Controle | 200 – 240V ± 10% 380 – 480V ± 10% |
| Frequência PWM | 4 – 32kHz | |
| Modo de parada | Rampa para parar, Parada por inércia | |
| Salto de frequência | 2 saltos de frequências, usuário ajustável | |
| Modos de controle |
Modbus RTU (RS485) Controle Digital / Analógico por terminal Modo PI de controle por terminal Modo Mestre / Escravo |
| Torque Seguro Desativado (STO) | IEC 61800-5-2:2016 | SIL 3 |
| EN ISO 13849-1:2015 | PL “e” | |
| EN 61508 (Part 1 à 7): 2010 | SIL 3 | |
| EN 60204-1: 2006 & A1: 2009 | Cat 0 | |
| EN 62061: 2005 & A2: 2015 | SIL CL 3 | |
| Aprovação Independente | TUV Rheinland* |
| Recursos de aplicativo | Controle PI | Controlador PI interno |
| Gerenciamento térmico inteligente do inversor | A operação de carga reduzida do compressor pode ser configurada sob altas temperaturas de inversor para evitar disparos incômodos | |
| Gerenciamento térmico inteligente do motor | A operação de carga reduzida do compressor pode ser configurada sob sobrecarga contínua do motor para evitar disparos incômodos | |
| Velocidade de retorno da perda de comunicação serial | A capacidade de configurar o inversor para funcionar a uma velocidade 'segura', mesmo com a perda de comunicação serial. Pode evitar a perda de arrefecimento / aquecimento. | |
| Configuração do seguidor mestre | A capacidade de executar uma cascata de compressores com um Mestre regulando o ponto de operação no Controle PI |
| Manutenção e Diagnósticos | Memória de falha | Últimas 3 falhas armazenadas com registro de data e hora |
| Registro de dados | Registro de dados antes da falha para fins de diagnóstico: Corrente de saída Temperatura do inversor Tensão do barramento CC |
|
| Monitoramento | Medição de Horas de Funcionamento kWH |
| Conformidade | A gama de produtos Coolvert está em conformidade com a segurança relevante disposições das seguintes diretivas do Conselho: 2014/30/UE (EMC e 2014/35/UE (LVD) | |
| O projeto e a fabricação estão em conformidade com as seguintes normas europeias harmonizadas: | ||
| BSEN 61800-5-1: 2007 & A1: 2017 | Sistemas de acionamento de potência elétrica de velocidade ajustável. Requisitos de segurança. Elétrica, térmica e energia. | |
| BSEN 61800-3:2018 | Sistemas de acionamento de potência elétrica de velocidade ajustável. Requisitos da EMC e métodos de teste específicos | |
| BSEN 61800-9-2:2017 | Limites e métodos de medição das características de perturbações de rádio de equipamentos de radiofrequência industrial, científico e médico (ISM) (EMC) | |
| BSEN 60529: 1992 & A2: 2013 | Especificações para graus de proteção fornecidos pelos gabinetes | |
| UL 61800-5-1 | cUL Listed * cUR Recognised for the coldplate variants * |
|
| BSEN 61000-3-12: 2011 | Compatibilidade eletromagnética (EMC) - Parte 3-12: Limites - Limites para correntes harmônicas produzidas por equipamentos conectados aos sistemas públicos de baixa tensão com corrente de entrada >16 A e ≤ 75 A por fase | |
|
BSEN 61000-3-2:2019 (apenas variantes de entrada monofásica) |
Compatibilidade eletromagnética (EMC). Limites - Limites para emissões de corrente harmônica (corrente de entrada do equipamento ≤16 A por fase) | |
*Pendente
Dimensões
Versão do dissipador de calor (dimensões em mm)
NOTA: A versão do dissipador de calor pode ser montada convencionalmente na placa traseira de um painel usando o kit de montagem de painel opcional (vendido separadamente)
Versão Coldplate (dimensões em mm)

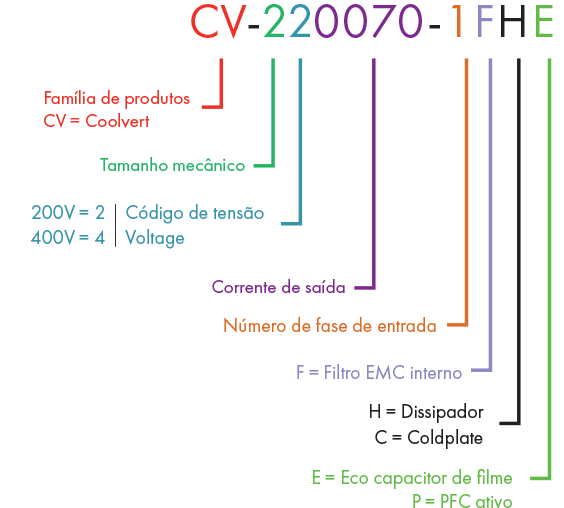

Guia de código do modelo

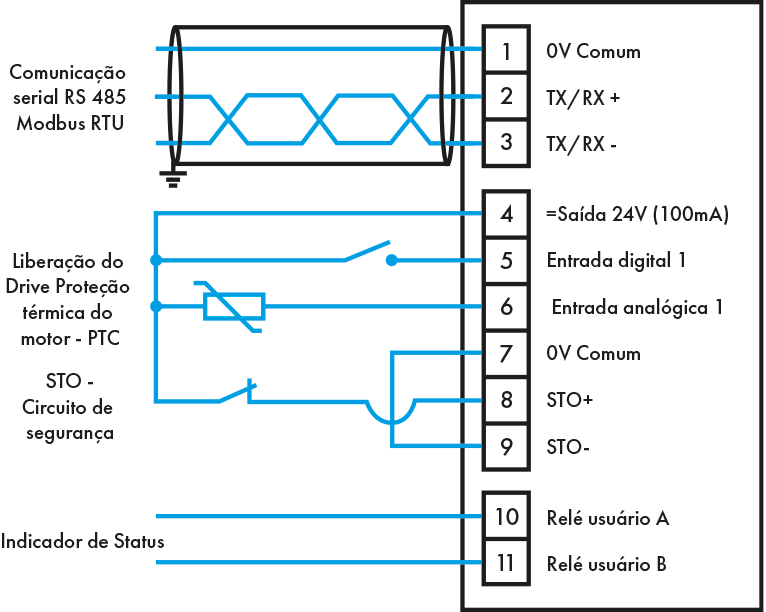

Diagrama de conexão
